在現代電子設備中，充電器的設計和性能直接影響到設備的使用體驗和電池壽命。富滿推出的TC3588C萬能充電器，以其高效、穩定和多功能的特點，成為眾多便攜式設備的理想選擇。本文將詳細介紹TC3588C的功能特性、引腳定義、典型應用電路以及其在實際應用中的優勢。

功能特性

TC3588C是一款專為便攜式設備設計的萬能充電器，具有以下顯著特點：

    支持跑馬燈功能：該功能使得充電器在充電過程中能夠通過LED指示燈顯示充電狀態，為用戶提供直觀的充電進度信息。
    自動識別電池極性：TC3588C能夠自動檢測電池的極性，確保在電池極性接反的情況下仍能正常充電，提高了充電的安全性和便捷性。
    內置基準電壓：內置的基準電壓為充電器提供了穩定的參考電壓，確保充電過程的準確性和一致性。
    充電飽和電壓為4.30V（典型值）：該電壓值適用于大多數鋰電池，能夠在充電過程中有效保護電池，延長其使用壽命。
    空載時穩壓輸出：在電池未接入或電池電壓較低時，TC3588C能夠提供穩定的輸出電壓，確保設備的正常工作。
    短路保護功能：當檢測到電池短路時，充電器會自動切斷充電回路，防止大電流產生，保護電路和設備的安全。
    極少的外圍器件：TC3588C的設計簡潔，所需的外圍器件較少，降低了設計復雜度和成本。
    DIP-8封裝方式：采用DIP-8封裝，便于安裝和集成到各種便攜式設備中。

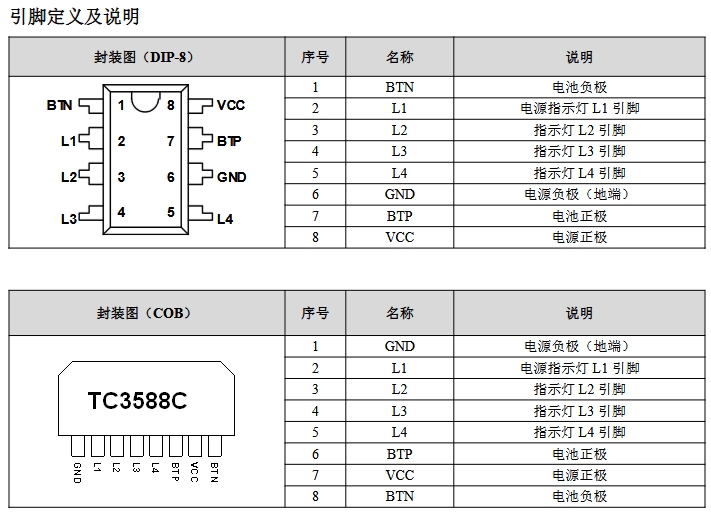

引腳定義

TC3588C的引腳定義如下：

    BTN（引腳1）：電池負極
        用于連接電池的負極。

    L1（引腳2）、L2（引腳3）、L3（引腳4）、L4（引腳5）：指示燈引腳
        這些引腳用于連接LED指示燈，顯示充電狀態和設備狀態。

    GND（引腳6）：電源負極（地端）
        為整個電路提供地線連接。

    BTP（引腳7）：電池正極
        用于連接電池的正極。

    VCC（引腳8）：電源正極
        用于連接外部電源的正極。

典型應用電路

TC3588C的典型應用電路包括共陽極和共陰極兩種方案：

    共陽極應用方案：
        在該方案中，LED的陽極連接在一起，通過VCC引腳供電。充電過程中，L2、L3、L4引腳輸出低電平信號，使對應的LED亮起。

    共陰極應用方案：
        在該方案中，LED的陰極連接在一起，通過GND引腳接地。充電過程中，L2、L3、L4引腳輸出高電平信號，使對應的LED亮起。

實際應用中的優勢

TC3588C在實際應用中具有以下優勢：

    高效充電：其恒流/恒壓充電模式能夠快速為電池充電，同時避免過充現象，確保電池的健康。
    廣泛的適用性：適用于多種類型的鋰電池，能夠滿足不同設備的充電需求。
    高可靠性：內置的短路保護和自動極性識別功能，提高了充電過程的安全性和可靠性。
    低成本設計：由于所需的外圍器件較少，降低了產品的制造成本，提高了市場競爭力。

綜上所述，TC3588C萬能充電器以其卓越的性能和靈活的設計，成為便攜式設備充電解決方案的理想選擇。其高效的充電能力、廣泛的適用性和高可靠性，使其在電子設備市場中具有廣闊的應用前景。
