在現代電子設備中，開關電源的設計至關重要，它不僅影響設備的性能，還直接關系到能效和可靠性。PL339X系列芯片以其卓越的性能和高效的設計，成為眾多開關電源應用的理想選擇。本文將詳細介紹PL339X系列芯片的封裝形式、不同型號及其主要特點，幫助讀者更好地理解和應用這一高性能的PWM控制芯片。

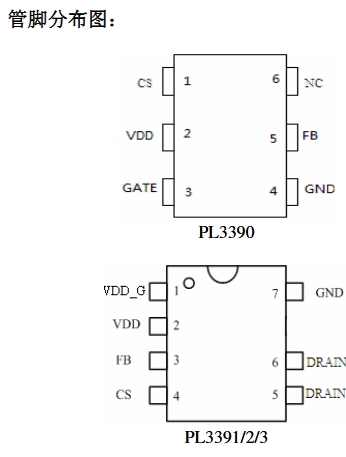

PL339X系列芯片提供了多種封裝選項，以滿足不同應用場景的需求。具體來說，它支持以下三種封裝形式：
SOT23-6封裝：這種封裝形式體積小巧，適合空間受限的應用場景。它能夠提供良好的散熱性能，同時便于在緊湊的電路板上進行布局和安裝。
SOP7封裝：SOP7封裝在尺寸和性能之間取得了良好的平衡。它適用于對散熱有一定要求，同時又需要在較小空間內實現較高集成度的應用。
DIP7封裝：DIP7封裝則更適合于需要手工焊接或在實驗環境中快速搭建電路的場景。它的引腳間距較大，便于操作和調試。
PL339X系列芯片包括PL3390、PL3391、PL3392和PL3393等不同型號。雖然它們都基于相同的架構，但在某些功能和參數上可能存在細微差異，以適應不同的應用需求。例如，PL3390可能更適合于對啟動電流要求極低的場合，而PL3391、PL3392和PL3393則可能在不同的輸出功率和保護功能上有所側重。具體型號的選擇需要根據實際應用中的功率需求、保護功能要求以及電路設計的復雜程度來決定。
PL339X系列芯片之所以能夠在眾多PWM控制芯片中脫穎而出，主要得益于其一系列卓越的特點：
PL339X芯片的啟動電流僅為5微安，這一極低的啟動電流大大減少了啟動電路的損耗。同時，其較低的工作電流也有助于提高整個系統的效率，尤其是在低功耗和待機模式下，這一優勢尤為明顯。這對于需要長時間運行且對能耗有嚴格要求的設備來說，如手機充電器、機頂盒電源等，具有重要的實際意義。
該芯片內置的PWM無噪音綠色模式能夠在不同的負載條件下自動調整工作頻率和占空比，從而實現高效節能。在輕載或空載時，芯片會自動進入低功耗模式，減少不必要的能量損耗。這種綠色模式不僅提高了系統的整體效率，還使得開關電源能夠滿足嚴格的能源損耗要求，符合環保和節能的發展趨勢。
電磁干擾（EMI）是開關電源設計中需要重點考慮的問題。PL339X系列芯片通過內置的頻率抖動功能，能夠有效改善EMI性能，降低電磁干擾。這種設計減少了對外部EMI濾波器的依賴，從而降低了濾波成本，同時也簡化了電路設計。這對于需要在復雜電磁環境中穩定工作的設備來說，如電源適配器和LED驅動電源，提供了可靠的保障。
在電流模式PWM控制中，斜率補償是確保系統穩定性的重要因素。PL339X芯片內置的斜率補償電路能夠精確地補償電流波形，確保峰值電流模式控制的穩定性。這一特性使得芯片在不同的工作條件下都能保持穩定的輸出，避免了因電流波動而導致的輸出不穩定或損壞。
PL339X系列芯片提供了多種保護功能，以確保系統的安全運行。這些保護功能包括：
過壓保護（OVP）：防止輸出電壓過高，保護負載設備免受損壞。
過流保護（OCP）：在負載電流超過額定值時，自動切斷輸出，保護電源和負載。
欠壓保護（UVP）：當輸入電壓低于設定值時，自動關閉輸出，防止因電壓不足而導致的設備損壞。
逐周期限流保護：在每個PWM周期內限制電流，防止過流損壞。
過溫保護：當芯片溫度超過設定值時，自動關閉輸出，防止因過熱而導致的損壞。
驅動鉗位保護：防止外部MOS管柵極因高壓而損壞，保護驅動電路的安全。
這些保護功能的集成使得PL339X芯片在各種復雜的工作環境中都能可靠地運行，大大提高了系統的安全性和可靠性。
PL339X系列芯片的高性能和多功能性使其在多個領域得到了廣泛應用。以下是其主要的應用場景：
手機充電器：低啟動電流和綠色模式使得充電器在待機時能耗極低，同時高EMI性能確保了充電過程的穩定性和安全性。
鋰電池/數碼相機充電器：內置的保護功能能夠有效保護電池，延長電池壽命，同時確保充電過程的安全。
機頂盒電源：高效率和低噪音模式使得機頂盒在長時間運行時能夠保持穩定的性能，同時降低能耗。
電源適配器：適用于各種電子設備的電源適配器，其高EMI性能和穩定性能夠滿足不同設備的需求。
LED驅動：內置的斜率補償和保護功能能夠確保LED燈的穩定驅動，提高照明系統的可靠性和壽命。
消費類備用電源：在備用電源應用中，PL339X芯片的低功耗和高效率特性能夠確保電源在長時間待機時的穩定性和可靠性。
PL339X系列芯片以其低啟動電流、綠色模式、高EMI性能、內置斜率補償和全面的保護功能，成為高性能電流模PWM控制芯片的佼佼者。其多種封裝形式和不同型號的設計，使其能夠滿足各種應用場景的需求。無論是在手機充電器、機頂盒電源還是LED驅動等領域，PL339X都能提供高效、穩定且可靠的解決方案。隨著電子設備對能效和性能要求的不斷提高，PL339X系列芯片無疑將繼續在開關電源設計中發揮重要作用，為現代電子設備的高效運行提供有力支持。
