在當今電子設備日益復雜、功能不斷增加的背景下，電源管理芯片的重要性愈發凸顯。一個高效、穩定且體積小巧的電源解決方案，不僅能提升設備的整體性能，還能滿足日益嚴格的節能和小型化需求。慧創芯耀（Si-Shine）推出的SI1321X系列產品，憑借其卓越的性能和創新的設計，為電源管理領域帶來了新的突破。本文將深入探討SI1321X系列產品的優點、型號、推薦應用電路、規格、實物圖以及PCB板設計等方面，全面展示其在電源管理領域的獨特魅力。
SI1321X系列產品以其創新的設計理念和卓越的性能，為電源管理領域帶來了諸多革新。以下是該系列產品的關鍵優點：
SI1321X系列無需繞線電阻、壓敏電阻，即可通過2KV浪涌測試；無需π形濾波、色環電感、安規電容，也能輕松通過EMI測試。這種設計極大地簡化了電路設計，減少了元件數量，降低了成本，同時也提高了系統的可靠性和穩定性。
該系列產品采用超小體積設計，外圍電路簡潔，走線簡單，無需大號工字電感和大體積電解電容。這種緊湊的設計使其能夠輕松適應各種小型化設備的需求，特別適合智能調光、小家電、智能家居等應用場景。
SI1321X系列具備超低輸出紋波、超低負載調整率、超低線性調整率以及極快的瞬態響應能力。這些特性確保了輸出電壓的穩定性和純凈度，即使在負載變化較大的情況下，也能保持穩定的輸出。
在節能環保日益重要的今天，SI1321X系列產品的待機功耗小于50mW，這一特性使其在各種設備中都能實現高效的能源利用，符合現代電子設備對節能的要求。
SI1321X系列產品提供了多種型號，以滿足不同應用場景的需求。以下是該系列的主要型號及其特點：
| 產品型號 | 產品封裝 | 輸出電壓 | 輸出電流 |
|---|---|---|---|
| SI13213L | SOP6 | 3.3V | 半波整流≤45mA；全波整流≤70mA |
| SI13215L | SOP6 | 5V | 半波整流≤30mA；全波整流≤50mA |
| SI13213H | SOP6 | 3.3V | 半波整流≤70mA；全波整流≤140mA |
| SI13215H | SOP6 | 5V | 半波整流≤50mA；全波整流≤100mA |
SI1321X系列產品的應用電路設計簡潔，易于實現。以下是兩種推薦的應用電路：

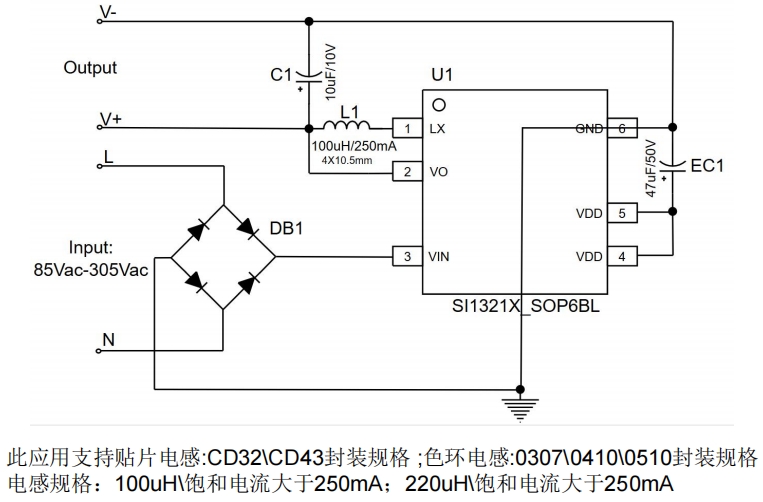

此應用電路支持貼片電感（CD32/CD43封裝規格）和色環電感（0307/0410/0510封裝規格）。電感規格為100uH，飽和電流大于250mA；220uH，飽和電流大于250mA。

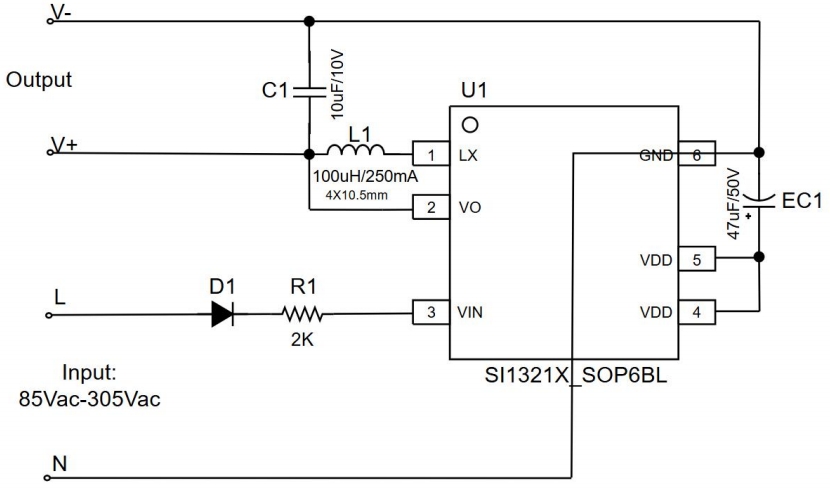

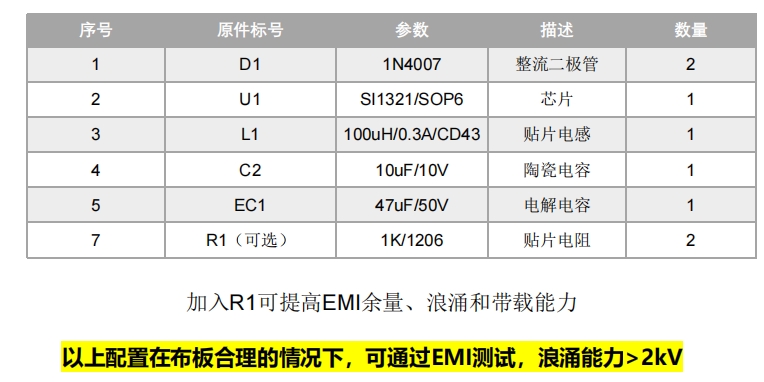

此電路在應用電路一的基礎上，增加了可選電阻R1，用于提高EMI余量、浪涌和帶載能力。
SI1321X系列產品的電源規格如下：
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|---|
| 輸入電壓 | VIN | 85 | 220 | 305 | VAC | |
| 輸出電壓1 | VOUT1 | 4.85 | 5 | 5.15 | V | SI13215L/H |
| 輸出電壓2 | VOUT2 | 3.2 | 3.3 | 3.4 | V | SI13213L/H |
| 輸出電壓紋波 | VRIPPLE | - | 10 | - | mV | 100uH電感/10uF輸出電容 |
| 待機功耗 | PSTDBY | - | 47 | - | mW | Vin=220VAC |
| 滿載效率 | η | - | 20 | - | % | Vin=220VAC |
| 傳導EMI | 滿足EN55015 |
