在現代電子設備中，電源轉換器作為核心組件之一，其性能和可靠性直接關系到整個系統的穩定運行。Fremont Micro Devices 推出的 FT8441TP 正是一款集高性能、高精度與低成本于一體的非隔離 PWM 功率開關，憑借其卓越的設計和豐富的功能，成為眾多應用場景下的理想選擇。
FT8441TP 是一款專為交直流開關電源設計的高性能轉換器。它采用了先進的超高壓工藝，內部集成高壓啟動電路、高壓功率開關以及電流采樣電阻，極大地簡化了系統應用，減少了外部元器件的數量，從而節省了成本和 PCB 面積。其內置的電流模 PWM 控制器經過優化，能夠保證優越的動態響應，確保在全電壓輸入范圍內都能獲得穩定的高精度輸出電壓。此外，FT8441TP 還具備快速啟動（50ms 典型值）、低靜態功耗（60mW 典型值）等特性，并且通過內置抖頻技術和軟驅動設計有效提高了 EMI 性能，使其能夠輕松滿足嚴格的電磁兼容性要求。

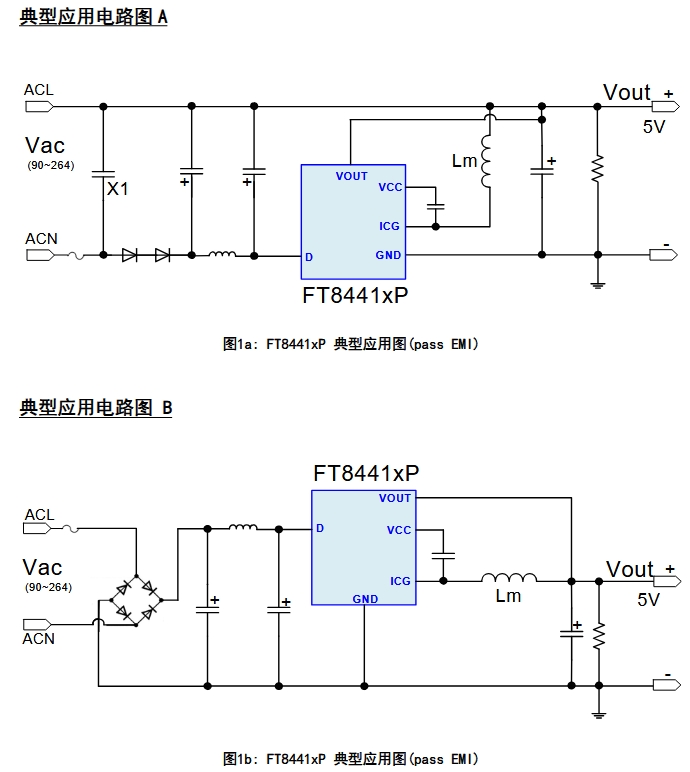

FT8441TP 的典型應用電路圖展示了其在實際應用中的簡潔性和高效性。圖 1a 和圖 1b 分別展示了兩種典型的應用場景，均能夠通過簡單的電路設計實現穩定的 5V 輸出。在這些電路中，FT8441TP 的各個管腳連接明確，輸入端接入 90-264V 的交流電壓，經過內部的處理后，在輸出端得到所需的直流電壓。通過合理選擇外部元件，如功率電感等，可以進一步優化電路的性能，確保其在不同負載條件下的穩定運行。這種簡潔而高效的電路設計，使得 FT8441TP 能夠輕松應用于各種需要穩定電源的小家電輔助電源、智能家居設備以及替代傳統線性電源和 RCC 電源的場合。
FT8441TP 采用 SOP7 封裝形式，其管腳定義清晰明確，便于用戶進行電路設計和焊接操作。具體管腳定義如下：
VOUT（1 號腳）：輸出反饋腳，連接輸出的正端，用于反饋輸出電壓信息，以便芯片進行精確的電壓調節。
GND（2 號腳）：系統地，一般連接輸出的負端，為整個電路提供參考地電位，確保電路的正常工作。
NC（3 號腳）：空腳，無電氣連接，可根據實際需要進行處理，如懸空或接地等。
D（4 號腳）：高壓啟動和 MOSFET 的漏極（Drain），在電路啟動時提供高壓啟動功能，并且作為功率開關的漏極，承載主要的功率傳輸。
ICG（5/6 號腳）：ICGND，芯片內部地，一般外接功率電感，為芯片內部電路提供穩定的地電位，同時與外部電感等元件配合，實現能量的轉換和傳輸。
VCC（7 號腳）：芯片電源，為芯片內部的控制電路提供工作電源，確保芯片能夠正常運行。
FT8441TP 擁有眾多顯著的特點，使其在眾多同類產品中脫穎而出：
高精度恒壓輸出：固定 5V 的輸出電壓，精度高，能夠為各種電子設備提供穩定的電源，確保設備的正常運行和性能發揮。
集成度高：內部集成 600V 超快恢復二極管和 800V 反饋二極管，以及高壓啟動電路和功率開關，減少了外部元件數量，降低了成本，同時提高了系統的可靠性。
快速啟動與低靜態功耗：50ms 的快速啟動時間能夠迅速響應負載變化，而 60mW 的低靜態功耗則有助于提高整個系統的能效，降低能耗。
完善的保護功能：具備 VCC 欠壓保護（UVLO）、VCC 過壓保護（OVP）、過溫保護（OTP）、逐周期過流保護（OCP）以及輸出短路保護（SCP）等多種保護功能，全方位保障芯片和整個系統的安全運行，有效防止因各種異常情況而導致的損壞。
優化的 EMI 性能：內置抖頻技術和軟驅動設計，能夠有效降低電磁干擾，提高電磁兼容性，使其更容易通過嚴格的 EMI 測試，滿足各種應用場景下的電磁兼容性要求。
綜上所述，FT8441TP 以其高性能、高精度、低成本以及豐富的功能和完善的保護機制，成為了交直流開關電源轉換器領域的佼佼者。無論是在小家電輔助電源、智能家居設備，還是替代傳統電源的場景中，FT8441TP 都能夠提供穩定可靠的電源解決方案，助力電子設備的高效運行和性能提升。
