在現代電子設備中，高效、穩定的電源設計是確保設備性能和可靠性的關鍵。FT8443BD2 是一款專為小家電和便攜式設備設計的高性能反激式開關電源芯片。本文將詳細介紹基于 FT8443BD2 的 18V500mA 恒壓輸出電源設計，涵蓋其特點、電源規格、電路圖、PCB 布局、變壓器設計等關鍵要素。
FT8443BD2 是一款專為高效率、高精度、低成本的反激式開關電源設計的芯片。它集成了多種先進的功能和特性，使其在廣泛的輸入電壓范圍內都能保持出色的性能。
FT8443BD2 支持 90Vac~264Vac 的寬輸入電壓范圍，適用于全球不同地區的電網電壓，確保電源在不同輸入條件下的穩定運行。
該芯片在滿載條件下效率高達 80%以上，同時具備極低的待機功耗，典型值僅為 50mW。這不僅符合現代節能標準，還能有效降低設備的能耗。
FT8443BD2 采用先進的 PWM 控制技術，能夠實現高精度的恒壓輸出，輸出電壓精度可達 ±3%。這對于需要穩定電源的設備來說至關重要。
芯片內置多種保護功能，包括欠壓鎖定、過壓保護、過溫保護、過流保護和輸出短路保護等，確保電源在異常情況下能夠安全運行，延長設備的使用壽命。
FT8443BD2 采用緊湊的 DIP7 封裝，內置 630V 高壓 MOS 管，外圍元件數量少，大大降低了設計成本和 PCB 面積。
以下是基于 FT8443BD2 的 18V500mA 恒壓輸出電源的主要規格：
輸入電壓范圍：90Vac~264Vac
輸入頻率：50/60Hz
輸入電流：最大 0.5A（滿載時）
輸出電壓：18V ±3%
輸出電流：500mA
連續輸出功率：9W
滿載效率：≥80%（在 115Vac 和 230Vac 滿載條件下測得）
傳導 EMI：滿足 EN55022B 標準
輻射 EMI：滿足 EN55013 標準
輸出紋波：≤100mV（峰-峰值）
PCB 尺寸：70mm × 36mm（單面板）
基于 FT8443BD2 的 18V500mA 恒壓輸出電源采用反激式拓撲結構。該設計通過高頻開關和變壓器實現高效的能量轉換，并通過反饋控制電路確保輸出電壓的穩定性。
主電路包括輸入整流濾波、反激變換器、輸出整流濾波等部分。輸入整流濾波電路將交流輸入轉換為直流，并通過大容量電解電容濾波，為反激變換器提供穩定的輸入電壓。反激變換器由 FT8443BD2 控制，通過高頻開關將能量傳遞到變壓器的次級側。輸出整流濾波電路將次級側的高頻脈沖轉換為穩定的直流輸出，并通過電容濾波降低紋波。
反饋控制電路是確保輸出電壓穩定的關鍵。通過采樣輸出電壓，并將其與內部參考電壓進行比較，反饋控制器調整 PWM 信號的占空比，從而實現對輸出電壓的精確控制。
單面板設計：采用單面板設計，降低成本和復雜度。
元件布局：將高頻元件（如變壓器、開關管）盡量靠近芯片，減少寄生參數的影響。
電源走線：確保電源走線足夠寬，以降低線路損耗。
散熱設計：在芯片和高頻元件周圍預留足夠的空間，以利于散熱。

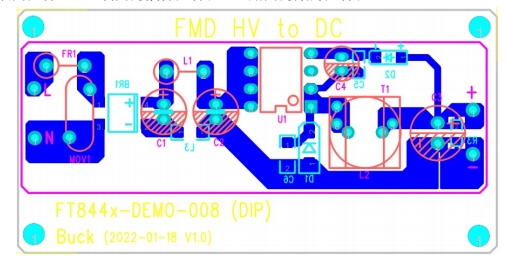

以下是基于 FT8443BD2 的 18V500mA 恒壓輸出電源的 PCB 布局示意圖。元件分布合理，走線清晰，便于生產和調試。
注：以上圖片為示意圖，實際布局請參考設計文件。
變壓器是反激式電源的核心部件之一，其設計直接影響電源的效率和性能。
初級繞組電壓：根據輸入電壓范圍設計，確保在全電壓范圍內都能正常工作。
次級繞組電壓：根據輸出電壓和電流要求設計，確保輸出穩定。
磁芯材料：采用高磁導率的磁芯材料，提高變壓器的轉換效率。
繞組分布：初級繞組和次級繞組之間采用良好的絕緣材料，防止高壓擊穿。
繞組匝數：根據設計參數精確計算初級和次級繞組的匝數，確保變壓器的性能。
在不同輸入電壓和負載條件下，測量電源的輸入功率和輸出功率，計算效率。測試結果顯示，該電源在滿載條件下的效率均高于 80%。
使用示波器測量輸出電壓的紋波，測試結果顯示紋波電壓小于 100mV（峰-峰值），滿足設計要求。
在不同負載條件下，測量輸出電壓的變化范圍。測試結果顯示，輸出電壓精度在 ±3% 以內，表現出良好的穩定性。
對電源進行欠壓、過壓、過溫、過流和短路測試，驗證保護功能的有效性。測試結果表明，所有保護功能均能正常工作，確保電源在異常情況下安全運行。
在 115Vac 和 230Vac 條件下，對電源的傳導 EMI 進行測試。測試結果顯示，電源的傳導 EMI 滿足 EN55022B 標準。
對電源的輻射 EMI 進行測試，測試結果顯示，輻射 EMI 滿足 EN55013 標準。
基于 FT8443BD2 的 18V500mA 恒壓輸出電源設計具有高效率、高精度、低成本和良好的 EMI 性能。通過合理的電路設計、PCB 布局和變壓器設計，該電源能夠在全電壓輸入范圍內穩定運行，并滿足現代電子設備對電源的嚴格要求。未來，隨著技術的不斷進步，F(xiàn)T8443BD2 有望在更多應用場景中發揮更大的作用。
