PL338xT系列芯片作為一款高性能的AC/DC非隔離降壓型恒壓輸出芯片，憑借其卓越的性能和廣泛的應用場景，成為了眾多工程師和設計師的首選。本文將詳細介紹PL338xT系列芯片的型號、典型應用以及應用說明，旨在為相關領域的專業人士提供一份詳盡的設計指南。

PL338xT系列芯片型號

PL338xT系列芯片包括以下幾種型號，每種型號針對不同的應用場景和負載需求進行了優化：

    PL3381T：適用于最大負載電流為200mA的應用場景。
    PL3383T：適用于最大負載電流為300mA的應用場景。
    PL3384T：適用于最大負載電流為400mA的應用場景。

這些型號的芯片均采用了SOP8封裝，具有相同的管腳分布和功能特性，但最大負載電流和部分電氣參數有所不同，以滿足不同功率需求的應用。

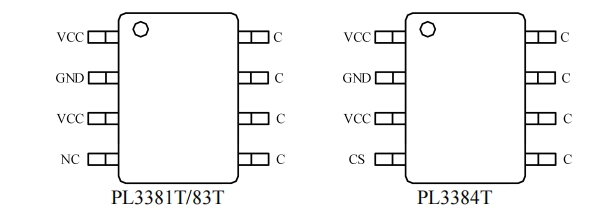

PL338xT管腳分布圖

VCC 芯片電源輸入
GND 芯片地
CS 電流檢測腳
NC 懸空腳
C 芯片功率管集電

PL338xT典型應用

PL338xT系列芯片廣泛應用于各種需要高效、穩定電源的場景。以下是幾種典型的使用場景：

1. 主控芯片供電電源

在許多電子設備中，主控芯片需要一個穩定且高效的電源來保證其正常運行。PL338xT系列芯片能夠提供精確的電壓和電流調節，確保主控芯片在各種工作條件下都能獲得穩定的電源供應。其內部集成的高壓功率開關和自適應控制技術，使得電源轉換效率更高，同時降低了功耗和熱量產生。

2. 小家電輔助電源

對于小家電設備，如智能插座、智能燈具等，PL338xT系列芯片能夠提供一個高效且可靠的輔助電源。這些設備通常需要一個穩定的電源來驅動其控制電路和傳感器，PL338xT系列芯片的低靜態功耗和高效率特性使其成為理想的選擇。

3. 智能家居

智能家居系統中的各種設備，如智能門鎖、智能攝像頭等，都需要一個穩定的電源來保證其24小時不間斷運行。PL338xT系列芯片的高效率和低功耗特性，能夠確保這些設備在長時間運行過程中保持良好的性能和較低的能耗。

4. 其他類電源應用

除了上述應用場景，PL338xT系列芯片還可以應用于其他需要高效電源的場合，如小型服務器、工業控制設備等。其靈活的配置和廣泛的適用性，使其能夠滿足各種不同的電源需求。

PL338xT應用說明

1. 啟動電流和工作電流

PL338xT系列芯片在系統上電后，通過C端對VCC進行充電，當VCC電壓達到開啟閾值時，芯片內部電路開始工作。在系統穩定運行時，輸出電壓為VCC供電，因此芯片的待機電流非常低。結合其特有的復合模式控制技術，PL338xT系列芯片能夠在輕載條件下實現高效率運行，同時保證系統在不同負載條件下的穩定性和可靠性。

2. 電感選擇

在降壓型拓撲電路中，電感的選擇對于電源的性能至關重要。PL338xT系列芯片推薦在最惡劣條件下進行電感值的計算，即在最高輸入電壓和最大負載條件下，電路工作在連續導通模式（CCM）并達到最高工作頻率。通過選擇合適的電感值，可以確保電源在不同負載條件下的穩定性和效率。

3. 峰值電流

在最大負載條件下，PL338xT系列芯片工作在連續導通模式（CCM），峰值電流的計算對于電源的性能和穩定性至關重要。通過精確計算峰值電流，可以確保電源在高負載條件下的穩定運行，同時避免過流保護的誤觸發。峰值電流公式如下

4. 續流二極管

為了提高電源的效率，PL338xT系列芯片的續流二極管應選擇低導通壓降的快速恢復二極管。這種二極管能夠在短時間內快速恢復導通狀態，減少能量損失，提高電源的整體效率。同時，應注意二極管的反向擊穿電壓應不小于輸入電容的耐壓值，以確保電源的安全運行。

5. 假負載

在空載或輕載條件下，輸出電壓可能會變得不穩定。為了避免這種情況，PL338xT系列芯片需要一個假負載電阻來提供一定的負載效果。通過選擇合適的假負載電阻，可以在不影響系統靜態功耗的前提下，確保輸出電壓的穩定性。

6. 保護功能

PL338xT系列芯片內置了多種保護功能，包括逐周期限流保護、VCC過壓/欠壓保護、輸出開/短路保護以及過溫保護等。這些保護功能能夠有效防止電源在異常條件下?lián)p壞，提高電源的可靠性和安全性。

總結

PL338xT系列芯片憑借其高效、穩定的性能和廣泛的應用場景，成為了現代電子設備中不可或缺的電源管理解決方案。通過合理選擇芯片型號、優化電路設計以及充分利用其內置的保護功能，工程師和設計師可以為各種電子設備提供穩定、可靠的電源支持。無論是在主控芯片供電、小家電輔助電源還是智能家居等領域，PL338xT系列芯片都能展現出其卓越的性能和廣泛的適用性。
