BPA850XD系列是晶豐明源推出的非隔離輸出可調電源芯片，專為滿足現代家電和工業控制設備的高效、可靠供電需求而設計。該系列包括三個主要型號：BPA8504D、BPA8505D/P、BPA8506D，每個型號針對不同的電流輸出需求進行了優化。
在智能家居、小家電及工業控制領域，非隔離輔助電源因其低成本、高效率和緊湊設計成為主流選擇。然而，傳統非隔離方案常面臨以下挑戰：
外圍元件多：需額外配置反饋電阻、電容等，增加BOM成本與PCB面積。
輸出精度低：負載/線調整率差（>5%），難以滿足高精度供電需求。
待機功耗高：空載功耗常超過100mW，不符合能效標準。
EMI性能差：高頻開關噪聲易干擾敏感電路。
晶豐明源推出的BPA850XD系列（如BPA8504D/BPA8505D/BPA8506D）直擊行業痛點，以“極簡設計+高精度+低功耗”重新定義非隔離電源芯片。

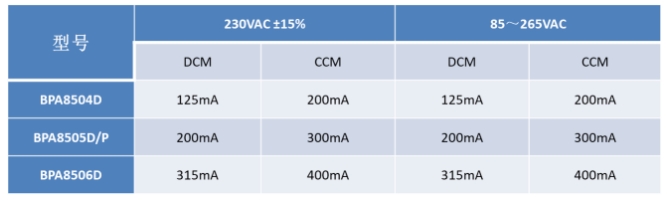

輸出電流：在230VAC±15%條件下，可提供125mA（DCM）和200mA（CCM）的輸出；在85~265VAC條件下，同樣提供125mA（DCM）和200mA（CCM）。
應用：適用于小家電和智能家居設備的供電，如智能插座、小型傳感器等。
輸出電流：在230VAC±15%條件下，可提供200mA（DCM）和300mA（CCM）的輸出；在85~265VAC條件下，提供200mA（DCM）和300mA（CCM）。
應用：適用于大家電的輔助電源和其他中等功率需求的工業控制設備。
輸出電流：在230VAC±15%條件下，可提供315mA（DCM）和400mA（CCM）的輸出；在85~265VAC條件下，提供315mA（DCM）和400mA（CCM）。
應用：適用于高功率需求的工業控制輔助電源，如自動化設備、機器人系統等。
集成關鍵元件：內置650V高壓MOSFET、VCC電容、CS電阻及反饋網絡，外圍僅需1個電感、1個二極管和少量電阻電容。
零貼片外圍：無需反饋電阻/電容，PCB布局更簡單，適合自動化生產。
負載調整率<3.5%：優于友商（如XX305D的6.3%），確保電壓穩定性。
線調整率<0.5%：適應85-265Vac寬電壓輸入，輸出波動極小。
待機功耗<50mW@230Vac：比友商（如XX305D的106.7mW）降低50%以上，輕松滿足能效6級標準。
Surge Pass 2KV：通過嚴苛浪涌測試，提升產品可靠性。
EMI裕量>6dB：內置頻率調制技術，降低傳導干擾。
| 參數 | BPA8505D | 友商XX305D | 優勢 |
|---|---|---|---|
| MOSFET耐壓 | 650V | 700V | 成本更優，滿足主流需求 |
| RDS(ON) | 8.5Ω | 12Ω | 導通損耗更低 |
| 開關頻率 | 45kHz | 66kHz | 降低EMI，減少高頻噪聲 |
| 限流點 | 420mA | 375mA | 支持更大負載 |
| 待機功耗 | 50mW | 106.7mW | 節能50%以上 |
| 輸出紋波 | 50mVpp | 80mVpp | 更純凈的供電 |
| 負載調整率 | 3.4% | 6.3% | 電壓穩定性提升近50% |
BPA850XD系列適用于：
小家電：電飯煲、空氣炸鍋、咖啡機（5V/15V供電）。
智能家居：智能門鈴、插座（3.3V/5V待機電源）。
工業控制：PLC輔助電源、傳感器供電（12V/24V）。

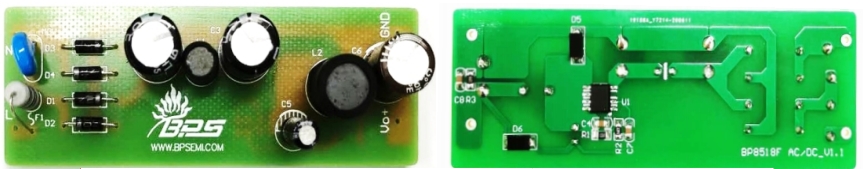

方案：BPA8505D（5V/250mA）+ 1mH電感 + ES1J二極管。
優勢：待機功耗僅43mW，滿足能效標準；輸出電壓紋波<30mV，確保MCU穩定運行。
成本領先：集成化設計減少10% BOM成本。
性能卓越：精度、功耗、EMI全面超越友商。
快速上市：極簡外圍縮短開發周期，加速產品迭代。
BPA850XD系列以“小芯片，大突破”重新定義非隔離電源，助力客戶在高競爭市場中贏得先機。
