LP2801D 12V300mA滅蚊器非隔離電源方案(電路板實物圖及BOM清單)
類別:產品新聞 發布時間:2025-07-04 10:43:15 瀏覽人數:15973

LP2801D是一款專為小功率非隔離應用設計的Buck型AC-DC轉換器,典型應用于滅蚊器、LED驅動等場景。本文基于其12V/300mA測試報告,從電路原理、關鍵參數、BOM清單、PCB布局四個維度,提供可直接落地的非隔離電源設計方案。

核心優勢與參數


    寬電壓輸入:90-265VAC全球通用,兼容50/60Hz電網
    高能效:滿載效率≥77%(230VAC輸入),待機功耗<100mW
    保護完善:過流保護(500mA自動重啟)、浪涌抗擾度1.5kV
    低紋波:輸出紋波<150mV(20MHz帶寬)

典型應用電路(滅蚊器專用)



原理圖解析


關鍵設計要點:


    輸入級:MB10S整流橋+10Ω/1W保險絲電阻(FR1)實現浪涌防護
    儲能元件:300uH EE10電感(L2)+470uF/25V電解電容(C5)確保輸出穩定
    反饋網絡:R4(12.7kΩ)+R5(47kΩ)分壓設定12V輸出電壓
    EMI抑制:C2/C3(4.7uF/400V)+ZR1壓敏電阻(可選)滿足CISPR14標準

滅蚊器適配特性


    恒壓輸出:12V±5%范圍適配高壓電網滅蚊燈管

    低待機功耗:滿足歐盟ErP指令對滅蚊器待機≤0.5W的要求

    抗干擾能力:通過4kV快速瞬變(EFT)測試,避免電網波動誤觸發

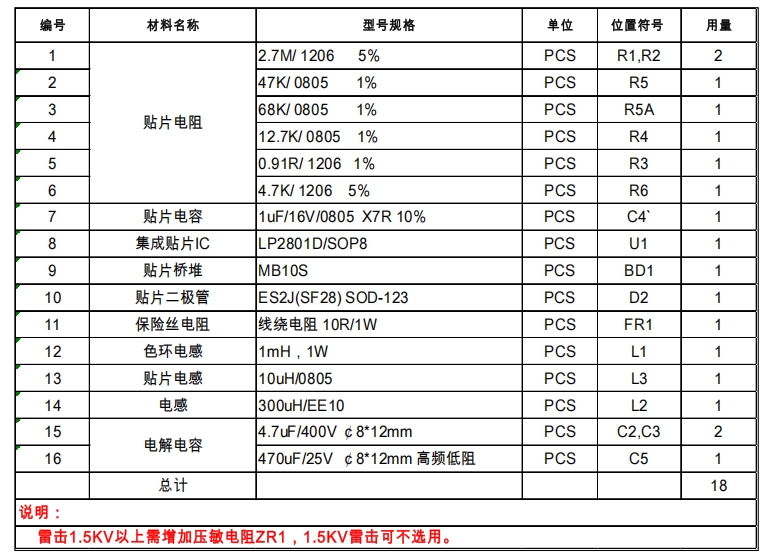

BOM清單(18元件極簡設計)

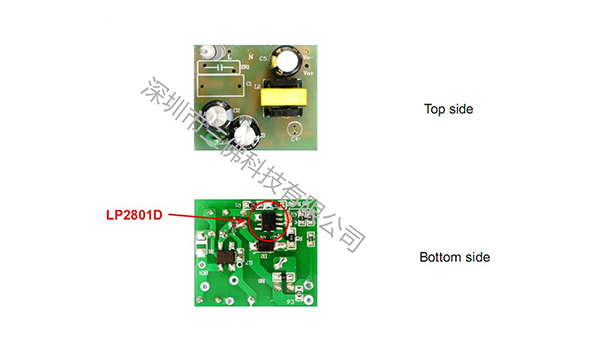

PCB布局與散熱設計


布局建議


    功率回路:整流橋→電感→輸出電容路徑最短化(≤10mm)
    地線處理:功率地(PGND)與信號地(SGND)單點連接
    散熱優化:LP2801D底部焊盤直接連接大面積覆銅



滅蚊器特殊考量


    高壓隔離:非隔離方案需確保PCB爬電距離≥4mm(滿足IEC60335)
    防蚊蟲設計:外殼開孔需避開高壓區域,避免昆蟲進入導致短路

實測數據(關鍵指標)


測試項目條件結果標準
輸出電壓230VAC滿載11.55V±5%
效率115VAC滿載78.46%≥70%
紋波噪聲230VAC滿載84mV<150mV
浪涌測試1.5kV差模PASSIEC61000-4-5


總結與擴展應用


LP2801D非隔離方案以低成本、高可靠性成為滅蚊器電源的理想選擇,其設計經驗可擴展至:

    LED照明:替換傳統阻容降壓,提升能效
    小家電:如香薰機、USB充電器等12V/300mA場景
    工業控制:非隔離傳感器供電

    設計提示:非隔離方案嚴禁用于人體接觸設備,滅蚊器需確保外殼絕緣防護!

(完整技術資料可聯系深圳三佛科技獲取)
