深夜三點，當寶寶哭聲劃破寂靜，最考驗父母的不是如何沖奶粉，而是如何“又快又穩”地把奶溫到 37 ℃。傳統水浴法耗時、測溫不準，反復試溫既折騰大人又折騰孩子。本文給出一份“零經驗也能量產”的恒溫暖奶器技術方案，核心大腦僅是一片通用型輝芒微 MCU，配合極簡外圍即可實現精準恒溫、安全保護與智能交互。

方案總覽

系統定位

    · 面向 80~300 mL 奶瓶，5~12 min 完成 25 ℃→37 ℃ 恒溫；
    · 全塑料外殼＋食品級不銹鋼導熱盤，整機 ≤ 0.5 kg；
    · 12 V/2 A 適配器供電，支持車載點煙器；
    · 目標 BOM 成本 < 35 元（10 k 批量）。

硬件拓撲

    輝芒微 MCU → NTC 10 kΩ 溫度探頭 → 12 V PTC 陶瓷發熱片 → 雙 MOS 半橋驅動 → 雙色 LED 指示/蜂鳴器 → 兩個電容觸摸按鍵 → 通用 5 V/12 V 電源管理。

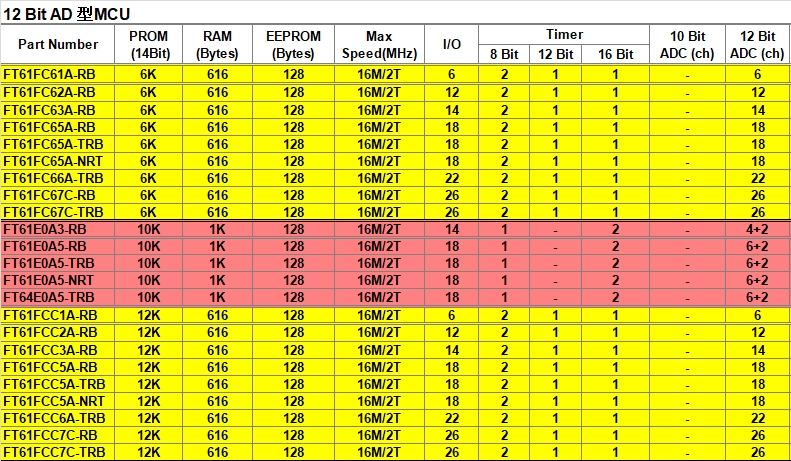

輝芒微 MCU 關鍵資源映射

· 1 路 12-bit ADC：接 NTC 分壓，0.1 ℃ 分辨率；
· 2 路 PWM（100 kHz）：驅動 PTC 半橋，PID 調功；
· 1 路 Timer：生成 1 ms 節拍，調度任務；
· GPIO：觸摸按鍵輸入、LED/蜂鳴器輸出、NTC 短路檢測；
· 低功耗 Stop 模式：待機電流 < 5 μA，適配電池版擴展。

核心算法與功能設計

    溫度控制

    · 采用增量式 PID（P=4，I=0.6，D=0.05），每 200 ms 刷新一次；
    · 設定溫度 37 ℃、40 ℃、45 ℃ 三檔，長按按鍵可微調 1 ℃ 步進；
    · 軟件補償：根據奶瓶材質（玻璃/PP/PES）自動修正 0.5~1.5 ℃ 溫差。

    安全保護

    · 硬件：保險絲＋NTC 開路/短路檢測；
    · 軟件：
    – 連續 3 s 測得 ≥ 55 ℃ 立即斷電；
    – 連續 10 min 未檢測到奶瓶，自動關機；
    – 掉電記憶：EEPROM 存最后設定溫度。

    用戶交互

    · 單擊按鍵：開始/暫停；
    · 雙擊按鍵：切換溫奶/解凍（40 ℃ 低功率）；
    · LED 狀態：
    – 快閃：加熱中；
    – 常亮：恒溫保持；
    – 呼吸：待機。
    · 蜂鳴器：到達目標溫度 3 聲提示，異常 1 長 2 短。

    低功耗與擴展

    · 待機模式 MCU 進入 Stop，觸摸按鍵喚醒；
    · 預留 BLE 模塊 UART 接口，后期可升級手機 App 記錄喂養曲線；
    · 同一套固件通過宏切換，可兼容 24 V 車載 PTC 方案。

調試與量產

· 校準：每 100 臺抽 5 臺，0 ℃ 冰水 & 50 ℃ 恒溫水槽兩點標定；
· 老化：48 h 45 ℃ 滿載循環，失效率 < 0.3 %；
· 認證：GB 4706.1 家用及類似用途電器安全、食品級 LFGB。

結語

用一顆不到 0.3 USD 的輝芒微 MCU，就能把“沖夜奶”從慌亂 20 分鐘縮短到從容 5 分鐘。更重要的，它讓溫度不再是經驗值，而是可量化、可復現、可守護的科學。愿每一個深夜，都有一杯 37 ℃ 的愛，穩穩地落在寶寶手心。以上就是深圳三佛科技分享的暖奶器方案與暖奶器芯片。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
