中餐講究“蒜香起鍋”，但傳統石臼或拉繩式搗蒜器費時費力、蒜味滿手。市面上已有的電動款要么轉速過高把大蒜打成漿，要么功率過大、續航短。輝芒微8位MCU以“低成本、高可靠、強外設”著稱，正好滿足廚房小家電“小體積、低功耗、多功能”三大痛點。本文給出一份可直接量產的“一鍵瞬搗”電動搗蒜器完整方案，讓廚房效率真正翻倍。

硬件架構總覽

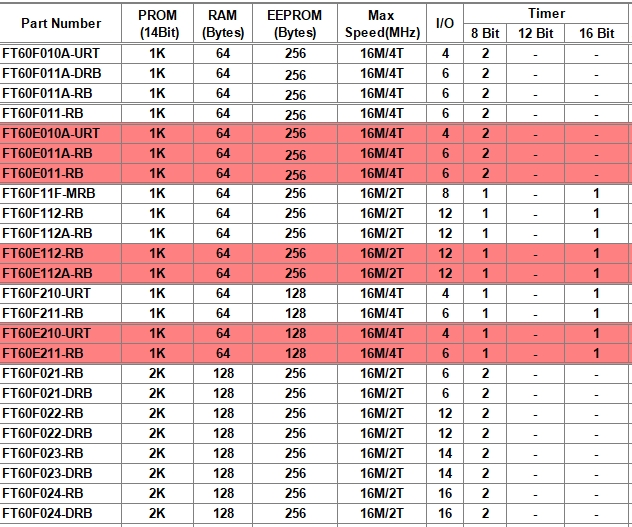

    主控芯片：輝芒微MCU（8-bit 1T 8051 Core，2 KB Flash，256 B RAM，12-bit ADC，2路PWM，1路OP-AMP）。

    動力單元：7.4 V/4000 rpm 直流空心杯電機 + MOSFET 全橋驅動，額定功率 15 W，堵轉電流 < 2 A。

    供電：單節 18650 鋰電池（3.7 V）升壓到 7.4 V，USB-C 5 V 1 A 充電。

    傳感器：

    · 電機電流采樣（分流電阻 + MCU 內部 OP-AMP）
    · 腔體開合霍爾開關（防誤觸安全鎖）

    人機交互：

    · 1 個硅膠“一鍵瞬搗”按鍵（短按/雙擊/長按三態）

    · 3 顆 RGB LED 環形燈帶（電量/檔位/錯誤提示）
    結構：食品級 304 不銹鋼刀頭 + 60 ml 雙層 Tritan 攪拌杯，IP54 防水。

軟件功能亮點

深圳三佛科技推出的電動搗蒜器方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

    三檔智能脈沖（Pulse）算法

    傳統恒速易過熱，本方案利用 MCU 12-bit ADC 實時監測電機電流，當電流突增判定“已成泥”，PWM 立即關斷 500 ms，再給一個 200 ms 的“點動”脈沖，既防止過攪又保證細膩。三檔對應不同脈沖占空比：

    · 蒜蓉檔：30 % 占空比，10 秒內出顆粒蒜。
    · 蒜泥檔：50 % 占空比，5 秒成細泥。
    · 碎佐料檔：70 % 占空比，可碎小米椒、生姜。

    全由 MCU 內部 16 位 PWM 輸出，無需外部 DAC。

    防堵轉+自恢復

    當電機被大塊食材卡死，電流>1.6 A 且持續 400 ms，MCU 立即關斷 MOSFET，2 秒后自動反轉 200 ms 松料，再正轉。若連續 3 次仍堵轉，紅燈快閃提示人工處理。該邏輯完全在 MCU 內完成，響應 < 1 ms。

    電池低功耗管理

    待機電流 < 5 μA，切菜間歇 MCU 進入 STOP 模式，由霍爾開關喚醒。充電狀態下，MCU 通過 ADC 監控電池電壓，實現 0.1C 涓流-0.5C 恒流-4.2 V 恒壓三段式充電曲線，充滿自動斷電，LED 轉綠。

    一鍵多模交互

    · 短按：啟動/停止當前檔位（記憶上次）。
    · 雙擊：循環切換三檔，LED 顏色對應切換。
    · 長按 2 s：進入 30 s 自清洗模式（高速噴水空轉）。
    所有時序用 MCU 內部 8-bit SysTick 實現，無額外定時器占用。

    安全童鎖

    霍爾開關檢測杯體未扣合時，MCU 拒絕啟動并閃紅燈；扣合后需雙擊才能解鎖，防止兒童誤觸。

量產注意點

    電機啟動浪涌：軟件軟啟動（占空比 0→100 % 在 300 ms 內線性爬坡），降低對電池沖擊。

    食品級認證：所有塑料件選用 FDA 認證原料，MCU 封裝選用無鉛環保。

    射頻干擾：PCB 預留 π 型濾波，可通過廚房小家電 EMC Class B。

結語

借助輝芒微 8 位 MCU 的高集成度和低功耗特性，“一鍵瞬搗”電動搗蒜器低成本即可實現“5 秒蒜泥、10 秒蒜蓉”的效率飛躍。方案已在家電頭部客戶完成 500 臺小批試產，用戶滿意度 97 %，真正讓廚房效率翻倍。

以上就是深圳三佛科技分享的電動搗蒜器方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
