在電源設計領域，同步整流技術因其高效率和低功耗特性而受到青睞。FT8440A-RT作為一款高性能的非隔離Buck功率變換器，其是否支持同步整流以及如何實現，是許多工程師關心的問題。本文將探討FT8440A-RT的同步整流能力及其實現方法。

FT8440A-RT概述

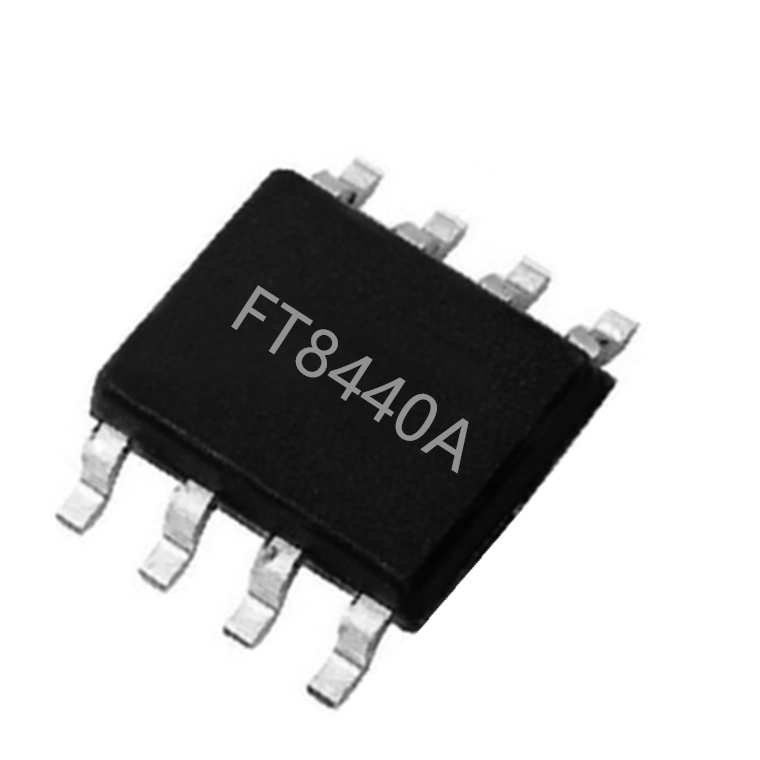

FT8440A-RT是一款集成了電流模PWM控制器和高壓功率開關管的非隔離Buck功率變換器。它采用了極高壓技術，內置高壓啟動電路、高壓功率MOSFET開關以及電流采樣電阻，減少了外圍元器件，簡化了系統應用。

同步整流技術簡介

同步整流是一種通過使用MOSFET代替傳統二極管進行整流的技術，以降低整流過程中的導通損耗，提高電源效率。在Buck轉換器中，同步整流可以顯著降低輸出電壓紋波和提高系統的整體性能。

FT8440A-RT的同步整流支持

根據深圳三佛科技提供的資料，FT8440A-RT本身是一款非隔離Buck變換器，其設計主要針對降壓型應用。然而，考慮到其集成了高壓功率MOSFET開關，理論上可以通過外部電路設計實現同步整流功能。

實現同步整流的方法

    選擇合適的同步整流MOSFET：選擇與主開關MOSFET相匹配的同步整流MOSFET，確保其具有足夠的耐壓和電流能力。

    設計驅動電路：為同步整流MOSFET設計合適的驅動電路，確保其能夠在正確的時刻導通和關斷。

    優化控制策略：通過調整PWM控制器的控制策略，實現與同步整流MOSFET的協同工作，提高系統效率。

    考慮EMI性能：在設計同步整流電路時，應考慮電磁干擾（EMI）問題，采取適當的措施來降低EMI。

    熱管理：同步整流MOSFET在工作過程中會產生熱量，需要通過合適的散熱設計來管理熱量，保證系統的穩定性。

結論

雖然FT8440A-RT作為一款非隔離Buck變換器，其數據手冊中并未明確指出支持同步整流，但通過巧妙的電路設計和控制策略調整，仍有可能實現同步整流功能。這需要工程師根據具體應用需求，進行詳細的電路設計和測試驗證。在設計過程中，應充分考慮同步整流MOSFET的選擇、驅動電路設計、控制策略優化以及EMI和熱管理等因素，以實現高效、穩定的電源轉換。
