在現代電子設計中，微控制器與專用集成電路（IC）的配合使用越來越普遍。AIP6932是一款專為LED驅動控制設計的集成電路，它集成了MCU數字接口、數據鎖存器和LED高壓驅動。本文將詳細介紹如何將AIP6932與STM32微控制器配合使用，以實現高效的LED顯示控制。

AIP6932概述

AIP6932是一款3線串口共陰極8段16位LED驅動控制專用電路。它采用功率CMOS工藝，具有顯示模式（8段×16位），輝度調節電路（占空比8級可調），串行接口（CLK、STB、DIN），振蕩方式：RC振蕩（450KHz ±5%），內置上電復位電路，封裝形式為SOP32。

STM32微控制器簡介

STM32是一系列由STMicroelectronics生產的ARM Cortex-M微控制器。它們以其高性能、低功耗和豐富的外設接口而聞名，非常適合用于各種嵌入式應用，包括LED顯示控制。

配合使用AIP6932與STM32

硬件連接

    串行接口連接：AIP6932通過CLK、STB、DIN三個引腳與STM32的對應串行通信接口相連。STM32可以使用其硬件SPI接口或通過GPIO模擬SPI接口與AIP6932通信。

    電源連接：確保AIP6932的VCC和GND引腳分別連接到STM32的相應電源和地線上。

    控制引腳：如果需要，可以將STM32的某些GPIO引腳配置為輸出模式，以控制AIP6932的其他功能引腳。

軟件配置

    初始化串行接口：在STM32上配置SPI或UART接口，以與AIP6932的串行接口通信。設置正確的波特率、數據位、停止位和奇偶校驗位。

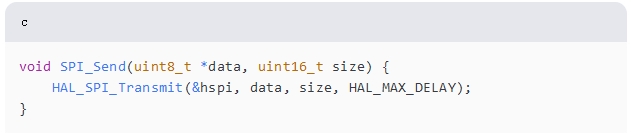

發送數據：通過SPI接口發送數據到AIP6932，控制LED的顯示。

 控制邏輯：編寫控制邏輯，根據需要更新LED顯示內容。

電源管理

STM32具有豐富的電源管理功能，可以優化整個系統的功耗。通過配置不同的低功耗模式和喚醒機制，可以延長電池壽命，特別是在電池供電的應用中。

結論

通過上述步驟，可以實現STM32微控制器與AIP6932的配合使用，以控制LED顯示。這種組合提供了一個高效、靈活且可靠的解決方案，適用于各種LED顯示應用。通過STM32的強大處理能力和AIP6932的專用LED驅動功能，可以創建出高性能的顯示系統。
